鈦合金具有質(zhì)量輕、比強度高、耐蝕性好等優(yōu)點， 在海洋船舶、深海潛艇、航空航天等科技核心領(lǐng)域發(fā)展?jié)摿薮?。但鈦合金自身硬度較低、摩擦因數(shù)高，有較高的粘著磨損、磨粒磨損和微動磨損傾向， 極大程度上限制了其作為摩擦部件的應用。為了改善鈦合金的摩擦學性能，通常需要對其進行表面改性，常用的處理方法包括微弧氧化、激光熔覆、磁控濺射、溶膠凝膠、電鍍等。其中，微弧氧化技術(shù)具有環(huán)保、高自動化程度等優(yōu)點，在外加電源的作用下，短時間內(nèi)即可在閥金屬表面原位形成厚度適中、附著力強且具有較高硬度的陶瓷氧化膜。該膜層 既可以單獨使用來大幅提升基材的耐磨性，又能很好地兼容多種后處理方式，為后續(xù)涂層提供良好的承載能力，以適用于重載或高速等更苛刻的服役工況。因此，微弧氧化被認為是提高鈦合金耐磨性的理想表面處理方法，也是近年來科研工作者們的研究熱點?，F(xiàn)階段，針對鈦合金微弧氧化膜減摩、耐磨性能的優(yōu)化主要集中在以下三個方面：電解液、電參數(shù)及復合處理。本文將結(jié)合國內(nèi)外的研究現(xiàn)狀對上述內(nèi)容進行概述。

　　01、電解液的影響

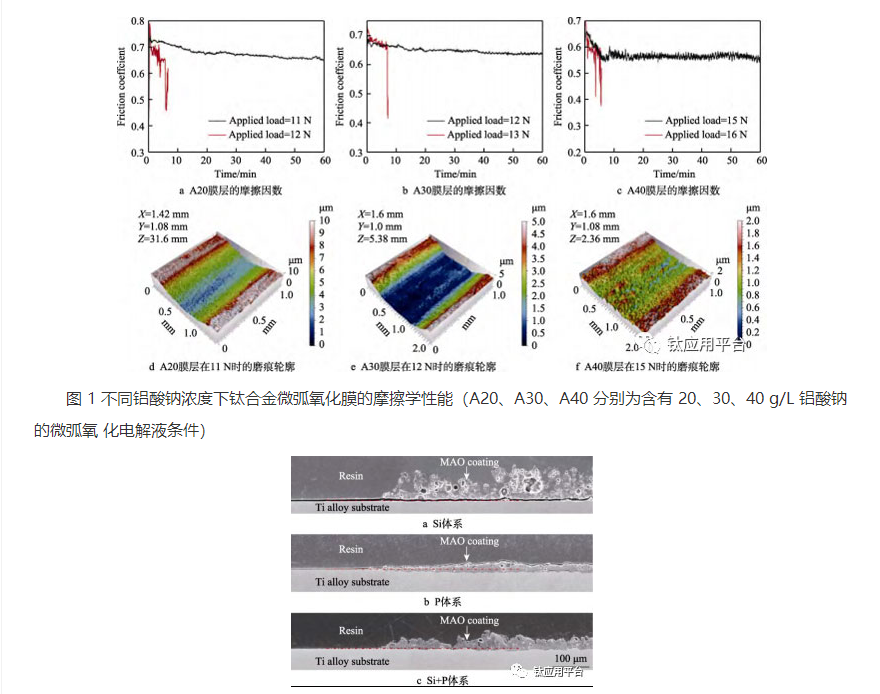

　　電解液是微弧氧化技術(shù)中最核心的工藝參數(shù)，也是決定氧化膜性能的關(guān)鍵。不同電解液體系中，鈦合金表面微弧氧化膜的成膜機制有所區(qū)別，所制備的微弧氧化膜在化學成分及自身結(jié)構(gòu)上存在差異，進而也會影響其摩擦學性能。通常來講，膜層的硬度與其摩擦學性能密切相關(guān)，高硬度的膜層往往具有更優(yōu)秀的抗磨損性能。鈦合金參與氧化成膜反應的主要成分為金紅石型和銳鈦礦型晶態(tài) TiO2，兩者硬度均小于 600HV，與鈦合金自身硬度（400HV 左右）相比， 提升并不明顯。因此，若想進一步改善膜層的耐磨性，需要電解液提供其他成膜組分。常見的氧化液包括硅酸鹽體系、磷酸鹽體系、鋁酸鹽體系及復合體系等。其中，硅酸鹽應用最為廣泛，因為 SiO3 2–具有極強的吸附能力，氧化過程中極易吸附在鈦基材表面形成雜質(zhì)放電中心，一方面可以在較寬的溫度和電流范圍內(nèi)實現(xiàn)穩(wěn)定成膜；另一方面，由于大量膠體狀二氧化硅的沉積，使膜層相對更厚，最高可達 90 μm。但單一的 SiO3 2– 不易起弧，且以非晶 SiO2 為主要成分的氧化膜，其硬度普遍只有 600~800HV，在與高硬度摩擦副的對磨過程中磨損率較高。鋁酸鹽體系電解液中，AlO2– 會在微弧氧化過程中參與成膜反應，生成 α-Al2O3、 γ-Al2O3及 AlTiO5等高硬組分，顯著提高膜層硬度。其中，離子濃度是影響該氧化膜耐磨性的關(guān)鍵。齊玉明等研究發(fā)現(xiàn)，高濃度的 NaAlO2 會增加氧化膜表面的放電強度和放電密度，促進膜層表面含鋁氧化物的充分燒結(jié)，重復擊穿和多次熔融使得氧化膜內(nèi)部結(jié)構(gòu)更加均勻、致密，40 g/L NaAlO2 濃度條件制備的微弧氧化膜硬度可達 1140HV 左右，耐磨性能顯著提高，見圖 1。但鋁酸鹽體系電解液在氧化過程中易出現(xiàn)陳化現(xiàn)象，膜層厚度不均勻，致使耐磨性的提升并不穩(wěn)定。磷酸鹽體系中所制得的微弧氧化膜在均勻性及光滑程度上表現(xiàn)優(yōu)異，減摩效果更為理想。但該膜層中的主要成分是含有 Ti、P、O 元素的非晶相， 膜層硬度偏低，且僅有 6~7 μm 的膜厚使其承載能力有限，在高載荷的摩擦條件下，其耐磨效果不佳。單一體系氧化液無法呈現(xiàn)出最佳的膜層特性，合理利用各體系的氧化成膜特點，采用復配的方式往往可以獲得性能優(yōu)化的氧化膜。Li 等在研究電解液體系對鈦合金微弧氧化成膜機制的影響時發(fā)現(xiàn)，在硅酸鹽電解液中添加適量的磷酸鹽可以促進氧化初期鈍化膜的形成，磷化物會優(yōu)先在鈦合金表面富集，并向基體內(nèi)部方向生長，而含硅的氧化物表現(xiàn)為向外生長，主要分布于外層疏松層，復合體系膜層的結(jié)合力及致密性優(yōu)于單獨的 Si 或 P 體系，見圖 2。Yerokhin 等人將鋁酸鹽和磷酸鹽進行復配，制備出的氧化膜結(jié)構(gòu)致密且表面光滑，在與 SAE 52100 鋼的對磨實驗中，測試 1000 m 的體積磨損率僅為 3.4×108 mm3 /(N.m)， 既解決了單一 P體系氧化膜厚度不足的問題，同時膜層中富含的 Al2O3 和 AlTiO5 等硬質(zhì)相可以顯著提高膜層的耐磨性。

圖 2 不同體系氧化液所制備微弧氧化膜截面形貌

　　此外，氧化體系中添加適當?shù)闹鷦┮欢ǔ潭壬峡筛淖冄趸さ男纬蛇^程，進而影響膜層性能。Gowtham對比了磷酸鹽體系中不同 KOH 濃度對 Cp-Ti 合金微弧氧化的影響，發(fā)現(xiàn)在此堿性氧化液中， 少量 KOH 含量的變化對溶液 pH 值的影響不大，但隨著 KOH 濃度的增加，溶液電導率顯著提升，起弧電壓和終止電壓不斷降低，涂層的厚度及孔隙率發(fā)生變化。Khorasanian 等在硅酸鹽體系中添加適量淀粉，Ti6-Al4-V 表面成膜物質(zhì)的沉積速度大幅提升， 10 min 即可制備出 50 μm 厚、均勻且致密的氧化膜， 生產(chǎn)效率提高的同時，耐磨性能與其他研究結(jié)果相當，100 m 的磨損試驗中，平均摩擦因數(shù)僅為 0.13?？梢?，選擇合適的電解液體系或添加適宜的添加劑，可以有效調(diào)控微弧氧化膜的狀態(tài)，改善其摩擦學性能。

　　02、電參數(shù)的影響

　　在電解液組分確定的情況下，氧化電源的參數(shù)設(shè)置將成為影響膜層性能的主要因素。微弧氧化通常使用直流脈沖電源，具體電參數(shù)包括恒流/恒壓模式、 單相/雙相模式、頻率以及占空比等。各類參數(shù)決定了流經(jīng)材料表面外加電流/電壓的輸出形 式，將對膜層生長速率以及成膜反應效果造成影響，并通過改變最終膜層的組成和結(jié)構(gòu)影響其摩擦學性能。

　　2.1 恒流/恒壓模式

　　微弧氧化電源的輸出模式分為恒定電流及恒定電壓兩種。恒流模式下，電流密度的數(shù)值一般為 1~ 10 A/dm2 ，電流密度過低不利于氧化初期基體表面的鈍化，過高則氧化劇烈，易導致膜層疏松甚至局部燒蝕，膜層質(zhì)量降低，耐磨性下降。此外，恒流模式的氧化過程中，電壓將隨成膜反應的進行而逐步升高，并依據(jù)火花放電狀態(tài)的變化可分為陽極氧化、微弧放電以及弧光放電 3 個階段。Cheng 等研究發(fā)現(xiàn)，鈦合金表面氧化膜的生長速率是逐漸降低的，試驗前 10 min，氧化膜以 3.3 μm/min 的平均速率不斷增厚，而成膜 10 min 后，該速率僅為 0.2 μm/min。盡管氧化后期膜層的厚度基本不變，但在高電壓的持續(xù)作用下，熱量的積累將引起陽極表面局部溫度的升高，膜層中的相組成會發(fā)生一定程度的變化，高溫穩(wěn)定性差的銳鈦礦型二氧化鈦在 600~650 ℃的溫度范 圍內(nèi)向硬度更高的金紅石型二氧化鈦轉(zhuǎn)變。成膜 60 min 后，伴隨著氧化膜表層金紅石相比例的增加，涂層結(jié) 合力及耐磨性能明顯提升。但延長氧化時間至 90 min 時，氧化膜孔徑變大且變得疏松，涂層的耐磨性能反而降低。

　　相比于恒流模式氧化電壓的穩(wěn)步提升，恒壓條件下，氧化電壓將在短時間內(nèi)達到預設(shè)值，為了實現(xiàn)此狀態(tài)，初期的氧化電流將瞬時輸出極大值，再逐漸降低。此模式的優(yōu)勢在于可以快速形成鈍化膜，對電解液的鈍化性要求較低，但由于前期輸出功率較大，對電源功率及溶液冷卻等要求更高，特別在處理大面積氧化工件時尤為明顯。Quintero 等人分別在 3 種電解液體系中對比了恒流以及恒壓模式對鈦合金微弧氧化膜耐磨性的影響。結(jié)果發(fā)現(xiàn)，恒壓條件所制備的涂層在摩擦試驗中的質(zhì)量磨損率均小于恒流模式下制備的涂層，且從能耗的角度考慮，恒壓模式的單位能耗是恒流模式的一半左右。因此，在電源功率允許的條件下，恒壓操作模式更有優(yōu)勢。

　　2.2 單相/雙相輸出模式

　　在恒流/恒壓模式確定后，通常需要選取單相或 雙相輸出類型。普遍認為，正相電流/電壓是促進氧化膜生長的主要驅(qū)動力，因此正相輸出是微弧氧化較常見的一種工作模式。近年研究發(fā)現(xiàn)，適當?shù)匾胴撓螂娏?電壓可以起到調(diào)整膜層狀態(tài)的作用，進而影響膜層的摩擦磨損性能。Hussein在硅酸鹽體 系中研究負相電流對氧化成膜過程的影響時發(fā)現(xiàn)，雙相電流輸出條件下，等離子體區(qū)域的峰值溫度與平均溫度明顯小于單獨正相輸出模式，負相的引入有效抑 制了氧化膜表面局部較大的火花放電，使得膜層致密性提高，耐磨性得到改善，但雙極電流條件所制備的膜層相對較薄，且脆性增加。

　　2.3 頻率

　　脈沖頻率是指單位時間內(nèi)完成周期性變化的次數(shù)，該數(shù)值的變化將會改變電流的輸出波形，進而對膜層的物質(zhì)組成等產(chǎn)生影響。磷酸鹽體系中，頻率較低時，單次脈沖能量更大，即作用在氧化膜上的 能量越高，膜層中高溫穩(wěn)定的金紅石型 TiO2 比例增大；頻率升高后，單位時間內(nèi)的放電次數(shù)提高，擊穿電壓有所降低，促使銳鈦礦型 TiO2 含量升高，膜層硬度略有下降；當頻率升高至 650Hz 以上時，極短的放電間隔使得上一階段正向電流積攢的熱量來不及 擴散，導致膜層中金紅石型二氧化鈦比例再一次提升， 不同頻率下形成的微弧氧化膜所含的 TiO2 類型和含量不同，進而影響微弧氧化膜的硬度和耐磨性。Yao 等的研究發(fā)現(xiàn)，在鋁酸鹽體系中，隨陰極脈沖頻率的增大，膜層中 Al2TiO5 的晶粒尺寸和質(zhì)量分數(shù)逐漸增大，且金紅石型 TiO2 的比例增加。

　　此外，頻率對微弧氧化膜的厚度及表面狀態(tài)也有重要影響。倪爾鑫等人的研究發(fā)現(xiàn)，無論恒流模式還是恒壓模式，高頻條件下制備的氧化膜厚度更薄， 因為頻率越高時，單個脈沖的平均能量更低，同時單次氧化時間變短也意味著膜層反應越少，膜厚增加緩慢。吳連波等人著重研究了頻率對鈦合金微弧氧化膜表面形貌的影響，得出低頻時由于放電次數(shù)少，二次重熔不充分，導致氧化膜表層的微孔呈現(xiàn)數(shù)量多、 孔徑小的特點；當頻率升為 650Hz 時，試樣表面弧光放電均勻，熔融產(chǎn)物堆積現(xiàn)象不明顯，粗糙度最低，耐磨性得到改善；隨著脈沖頻率進一步增加至 650Hz 以上時，氧化膜層表面的放電通道分布不均勻，微孔數(shù)量減少而孔徑增大，粗糙度有所增加，耐磨性下降。

　　2.4 占空比

　　占空比是指一個脈沖循環(huán)內(nèi)，通電時間相對于總時間的比例。高占空比對應于電源輸出作用時間延長，一方面，膜層表面熱量的積累有利于銳鈦礦相 TiO2 向金紅石相 TiO2 轉(zhuǎn)變；另一方面，單次脈沖能量的提升很可能造成放電通道的孔徑增加，熔融金屬相互連接后易造成突起狀，表層粗糙度有所增大。胡宗純等人分別研究了恒流及恒壓模式下占空比的影響，發(fā)現(xiàn)恒流模式下，增大占空比后，雖然實際電源作用時間延長，但終止電壓有所降低，進而成膜 速率及膜層質(zhì)量的改變并不明顯。恒壓模式下，占空比的提升將引起電流密度的升高，進而提高成膜反應速率，導致粗糙度增大。

　　可見，通過調(diào)整鈦合金微弧氧化過程的電參數(shù)， 將直接影響膜層中硬質(zhì)氧化物的類型、含量、分布、表面粗糙度等，這些將直接影響微弧氧化膜的摩擦學性能。只有合理調(diào)控電參數(shù)在適宜范圍，才能確保微弧氧化膜層具有良好的耐磨性。

　　03、復合微弧氧化處理

　　微弧氧化處理后的鈦合金，其摩擦學性能得到明顯提升，但應對一些苛刻的服役工況時，僅通過調(diào)整溶液體系或電參數(shù)的方式可能無法滿足要求，此時可以考慮增加復合處理工序。

　　3.1 復合后處理

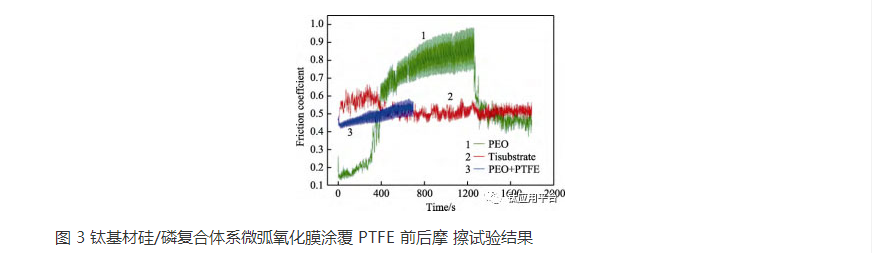

　　微弧氧化膜作為前置層，結(jié)合適當?shù)暮筇幚砉に?，是進一步提升材料摩擦學性能的有效手段。常用的后處理工藝包括機械拋光、涂覆潤滑或硬質(zhì)膜層等。其中，機械拋光是實際生產(chǎn)中最簡單實用的一種方式。由于微弧氧化膜具有疏松多孔的外層結(jié)構(gòu)，不但粗糙度較高，且硬度偏低，通過精加工去除 5~10 μm 厚的外表層，可以降低摩擦因數(shù)，同時裸露出的致密層結(jié)構(gòu)又能提升表面硬度，顯著降低材料的磨損率。微弧氧化后表面噴涂/浸涂石墨或聚四氟乙烯（PTFE） 潤滑層，制備成本低，在中低載荷條件下也能起到不 錯的減摩效果。具有層狀結(jié)構(gòu)的固體潤滑層在與硬質(zhì)材料對摩過程中被優(yōu)先犁削成為磨屑，有效降低對摩副間的剪切應力與粘著應力。但在高載荷下，轉(zhuǎn)移層很快被磨平，使用效果不穩(wěn)定。Aliasghari 等發(fā)現(xiàn) Ti+MAO+PTFE 涂層在磨損初期，摩擦因數(shù)較低，但在短距離的對摩試驗后，該復合涂層的摩擦因數(shù)與裸基體的數(shù)值基本一致，如圖 3 所示。微弧氧化結(jié)合磁控濺射技術(shù)，在微弧氧化膜表面濺射高硬度的 CrN、 TiN、DLC 等，其中高附著力的微弧氧化膜作為內(nèi)層充分發(fā)揮其承載作用，而表面硬質(zhì)膜在高、低載荷下 均表現(xiàn)出優(yōu)異的耐磨性，兩者結(jié)合可以獲得摩擦性能最佳的復合涂層。此外，Jin 等在微弧氧化膜表面進行熱氧化處理，高溫條件促進銳鈦礦型向金紅石型二氧化鈦轉(zhuǎn)變的同時，部分再結(jié)晶及新物質(zhì)的生成導致膜層的粗糙度有所提高，而且由于表層硬度的影響程度更大，使得整體涂層的磨損率降低。

3.2 功能性納米顆粒的復合氧化技術(shù)

　　常規(guī)微弧氧化技術(shù)所制備的膜層存在固有孔隙以及有限的相組成等問題，對材料耐磨性的提升有限。通過復合后處理方式雖能有效改善摩擦學性能， 但操作工序的增加會降低生產(chǎn)效率，提高人力成本。近年來開展了一種一步法微弧氧化改性方式，在常規(guī)電解液中添加功能性納米顆粒，微納顆粒在氧化過程中摻雜到涂層表層甚至內(nèi)部，一方面對涂層的缺陷位置進行修復，大幅提高膜層的致密性；另一方面豐富了復合涂層的相組成，可以有選擇性地賦予微弧氧化膜耐磨、自潤滑、耐腐蝕等多種功能特性。

　　3.2.1 納米顆粒的種類

　　為了改善微弧氧化膜的摩擦學性質(zhì)，添加納米顆粒的類型主要可分為硬質(zhì)顆粒和潤滑顆粒兩種。常見的硬質(zhì)顆粒包括 TiO2 、ZrO2 、Al2O3 、 Si3N4、CeO2、SiC等，它們摻雜在氧化膜中可以顯著提高膜層的硬度，降低磨損率。而 PTFE、 MoS2、石墨、hBN等潤滑顆粒的添加相當于在微弧氧化涂層內(nèi)部引入一定量的固體潤滑相，隨著磨損過程的進行而不斷釋放，起到潤滑的作用。

　　3.2.2 納米顆粒的分散

　　納米顆粒在氧化液中主要以膠體的形式存在，良好的分散性是能否實現(xiàn)穩(wěn)定生產(chǎn)的關(guān)鍵。為了防止不溶性納米顆粒的團聚與沉降，目前主要采用機械攪拌、超聲震蕩、空氣攪拌等物理方法結(jié)合化學改性的方式。Aliofkhazraei和 Gowtham在磁力攪拌器和超聲震蕩的基礎(chǔ)上，配合少量三乙醇銨表面活性劑，分別實現(xiàn)了 Al2O3 和 ZrO2 顆粒的均勻分散。趙晴等人為了提高六方氮化硼顆粒在硅酸鹽氧化液中的潤濕性和表面活性，將納米顆粒依次進行鹽酸酸 洗、蒸餾水過濾、酒精中機械攪拌等處理工序，最終也獲得不錯的分散效果。

　　3.2.3 納米顆粒的尺寸及濃度

　　現(xiàn)階段，已報道的有關(guān)鈦合金微弧氧化液中添加納米顆粒的尺寸為 0.2 nm~2 μm。普遍認為，粒徑尺寸較小的顆粒更容易以電泳吸附的方式引入微弧氧化膜內(nèi)，實現(xiàn)微孔隙的封閉，提高致密性。劉峰斌對比了不同 SiC 顆粒尺寸對微弧氧化膜性能的影響，當粒徑尺寸（4~5 μm）大于孔徑時，顆粒無法進入膜層內(nèi)部，表層粗糙度反而增大，摩擦因數(shù)升高。納米顆粒的濃度與復合氧化膜的粗糙度也存在 一定關(guān)系。在納米顆粒尺寸適宜的前提下，隨著添加 納米顆粒濃度的提升，粗糙度呈先降低后升高的趨勢。初期濃度的增加，可以提高納米顆粒對陶瓷層表面放電通道的填充質(zhì)量，致密性提高。當達到臨界值后，進一步提升納米顆粒的濃度將導致膜層表面形成過多的堆積產(chǎn)物，表面粗糙度增大，耐磨性降低。

　　3.2.4 微納顆粒對氧化過程的影響

　　在電解液中添加納米顆粒會改變?nèi)芤后w系的電 導率和 pH 值，氧化成膜階段，伴隨著納米顆粒不斷引入到膜層中，起弧電壓、輸出電流、終止電壓等一 系列電參數(shù)也將發(fā)生變化。Yurektur 等人在研究恒壓模式下納米顆粒的復合氧化時發(fā)現(xiàn)，添加多壁納米管顆粒后的氧化電流數(shù)值相比未添加前顯著提高，認為納米顆粒會增加溶液的導電性，且?guī)ж撾姷哪z體顆粒在電泳作用下聚集在基材表面，表面電荷的積累加速電擊穿，導致?lián)舸╇妷航档停趸娏髟龃?。王平采用恒流模式，對比了添?TiO2 納米顆粒前后微弧氧過程的電壓-時間曲線，發(fā)現(xiàn)在氧化初期，添加納米顆粒條件的電壓數(shù)值更大，主要是由于納米顆粒的表層吸附作用引起膜層電阻增加，而到氧化中后期， 其電壓水平低于未添加 TiO2 納米顆粒條件。其原因是高電壓作用下，大量絕緣氣泡聚集在膜層表面導致氧化電壓虛高，TiO2 顆粒的轟擊作用加速了氣泡破裂，從而降低了膜層電阻。

　　3.2.5 微納顆粒的摻雜機制

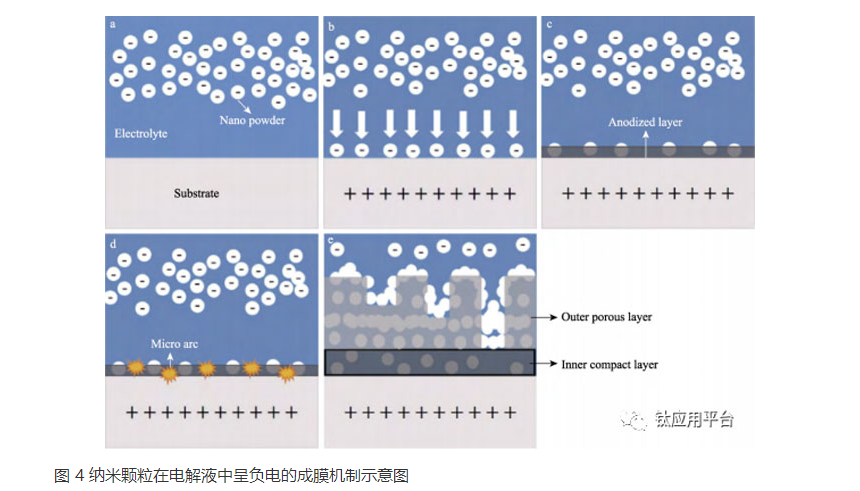

　　不同種類納米顆粒的氧化成膜機制并不完全統(tǒng)一，除了與微納顆粒的性質(zhì)相關(guān)外，還受電解液體系及電參數(shù)等影響。但總體上來講，微納顆粒加入到電解液中，其摻雜機制主要分為吸收和結(jié)合兩步。其中，吸收過程一般是顆粒機械擴散、吸附和電泳遷移的綜合作用，而結(jié)合過程一般歸結(jié)為局部熔融的燒結(jié)作用或顆粒與基材、電解液的反應性結(jié)合。微弧氧化通常在 300~600 V 高電壓下進行，陰陽極板間具有極高的電場，且分散在電解液中的微納顆粒呈電中性的可能性極小。因此，可以認為電泳遷移是吸收過程中最主要的作用形式。在堿性電解液體系中，絕大部分微納顆粒的 Zeta 電位小于 0 mV， 其在氧化階段的摻雜機理遵循圖 4。帶負電荷的膠體在電場作用下向陽極工件表面電泳遷移，由于膜層放電通道及微裂紋位置的絕緣電阻最小，場強分布最強，因此納米顆粒會優(yōu)先在此處富集，利于實現(xiàn)缺陷位置的填充。少部分微納顆粒在體系中的 Zeta 電位呈正值，此類帶正電的微納顆粒在電泳作用下，始終向遠離工件表面的方向運動，其摻雜機制如圖 5 所示。在微弧氧化的不同階段，功能性顆粒的表層吸附均主要依賴于機械攪拌作用引入的物理擴散。氧化前中期，即氧化電壓較低時，帶正電的膠體粒子基本無法吸附在平滑的基材表面，導致膜層內(nèi)層基本檢測不到微納顆粒的組分。當電壓升高至擊穿電壓以后， 在一定熱作用和電場強度的共同影響下，熔融的等離子團會從放電通道中噴涌出來，從而增大了與微納顆粒發(fā)生碰撞接觸的機會，為后續(xù)的結(jié)合過程提供條件，最終實現(xiàn)包裹并富集在氧化膜表層，提高膜層的耐磨性。

在微納顆粒的結(jié)合過程中，摻入形式可分為惰性 摻入和反應型摻入兩種。SiC、PTFE、hBN、 石墨烯及 MoS2 顆粒等作為惰性摻入型的典型代表，以完全惰性沉積的形式在連續(xù)的微放電過程中 被包裹在熔融的氧化膜層中。對于反應型摻入的顆粒，它們往往以混合沉積的形式進入膜層中，部分以膠體形態(tài)惰性沉積，另一部分在局部高溫作用下將與金屬基質(zhì)或電解質(zhì)產(chǎn)生反應生成新的物質(zhì)。Gowtham 和 Li等人在添加 ZrO2 納米顆粒的復合微弧氧化膜中檢測到 ZrTiO4、m-ZrO2 組分。Al2O3 顆粒也會參與鈦合金的氧化成膜反應，形成 Al2TiO5 新相。

　　總之，微弧氧化溶液中摻雜硬質(zhì)顆粒或潤滑顆粒后，這些顆粒在成膜過程中復合到膜層中，提高微弧氧化膜的硬度、潤滑性、致密性等，使膜層具有減摩、 耐磨、潤滑等性能，未來有光明的應用前景。

　　04、結(jié)論與展望

　　現(xiàn)階段，鈦合金在常見電解液體系中的成膜反應以及各類電參數(shù)在其氧化過程中的影響機制已有較為成熟的認識，可以從提高微弧氧化膜表層硬質(zhì)相比例以及降低粗糙度的角度來設(shè)計更合理的微弧氧化工藝。但傳統(tǒng)微弧氧化能夠提供的相組成種類較少， 且膜層表面不可避免地存在微孔，因此耐磨性的提升有限。通過增加后處理工序與微弧氧化技術(shù)復合可以進一步改善氧化膜的摩擦學性能，但生產(chǎn)成本增加。納米顆粒復合微弧氧化技術(shù)可以一步法實現(xiàn)氧化膜的制備，同時又能有選擇性地賦予其減摩、耐磨、潤滑等性能，是未來微弧氧化技術(shù)的發(fā)展趨勢。但此項技術(shù)正式應用于工業(yè)生產(chǎn)前，仍有一些問題亟待解決：首先，不溶性納米顆粒在電解液中的分散性差， 應加強納米顆粒分散穩(wěn)定性的相關(guān)研究，開發(fā)相匹配 的表面活性劑或優(yōu)化改性方式；其次，納米顆粒在微弧氧化過程中不斷消耗，復合氧化液的使用壽命及補加方法有待深入研究；再次，現(xiàn)階段關(guān)于納米顆粒復合微弧氧化的研究中，仍以摻雜一種納米顆粒為主， 在電解液中添加多種納米顆粒，特別是不同功能類型的納米顆粒時，復合微弧氧化膜的摩擦學性能尚不明確；最后，電參數(shù)對不同種類納米顆粒摻雜機制的作用機理還有待澄清，例如負向電壓/電流的引入對帶 電膠體在微弧氧化階段吸收和結(jié)合過程的影響等，此類問題的闡述將對復合納米顆粒微弧氧化技術(shù)的工 藝設(shè)計提供理論指導。

　　綜合環(huán)保、經(jīng)濟成本等多方面因素考慮，微弧氧化仍是未來一段時間內(nèi)提高鈦合金耐磨性能的首選面處理技術(shù)，具有廣闊的發(fā)展前景。隨著人們對耐磨微弧氧化膜制備技術(shù)研究的進一步深入，相關(guān)理論基礎(chǔ)的逐步完善，相信定能設(shè)計開發(fā)出摩擦性能可控且綜合性能良好的微弧氧化涂層，從而拓寬鈦合金的使用范圍，并推進其在更多領(lǐng)域的產(chǎn)業(yè)化應用。
